廣大太極搪玻璃設備用戶朋友，你們好。下面筆者為大家介紹一下搪玻璃反應釜等設備在焊接過程中的工藝注意要點，供您了解。大家都知道，搪玻璃反應釜等搪玻璃設備是目前在化工、制藥、食品加工等領域被廣泛使用的一種反應設備，搪玻璃反應釜是指在普通的碳鋼容器內(nèi)壁噴涂硅酸鹽粉末（專業(yè)術(shù)語稱為：搪玻璃瓷釉），然后經(jīng)過經(jīng)1000℃左右高溫燒制（這一過程稱為搪燒過程），使搪玻璃層均勻且緊密得附著于鋼制基體表面，燒結(jié)而成的具有金屬的硬度及玻璃的耐腐蝕性雙重性質(zhì)的符合設備。 眾所周知，搪瓷具有較好的耐酸堿性，且較同規(guī)格純不銹鋼制品成本甚低，因而在這些工業(yè)反應領域可以得到廣泛使用。
由于搪玻璃層自身的物理特性除具有易碎易損特性外，如果在制造過程中，生產(chǎn)廠家的技術(shù)水平不行，則很容易出現(xiàn)崩瓷爆瓷現(xiàn)象，淄博太極搪玻璃設備成熟領先的生產(chǎn)工藝保證了產(chǎn)品經(jīng)久耐用。

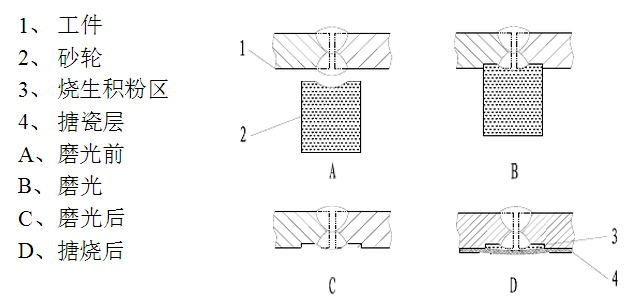

很多小的搪玻璃反應釜生產(chǎn)廠家或小作坊在設備生產(chǎn)制造過程中，由于生產(chǎn)工藝的不成熟，較容易出現(xiàn)燒成不夠（俗稱燒生）或焊縫內(nèi)氣體沖破搪瓷（俗稱電焊泡）兩大缺陷。一般采用埋弧焊的內(nèi)縫的焊縫余高可達2-3mm，這樣，在磨光工序時會將砂輪表面形成弧槽，當加工下一工件時，會將焊縫兩側(cè)磨洼下去，再經(jīng)噴粉、搪燒，積粉區(qū)因溫度積累不夠，而形成“燒生”現(xiàn)象，這類產(chǎn)品從表面是無法肉眼判斷出來的，用戶將該產(chǎn)品投入使用后，在交變載荷作用下，積粉區(qū)表面搪瓷由于脆性極高，且缺乏鋼板支持，較易碎裂，也就是俗語的“爆瓷”現(xiàn)象。而且存在的未經(jīng)燒成的“生粉”是沒有任何防腐能力的，以致物料直接滲透過積粉區(qū)，腐蝕鋼板基體，破壞容器。為了我們方便大家理解，請結(jié)合下圖就行分析。
然而這個問題我們公司卻早就進行了很好的解決，成熟領先的焊接工藝、搪燒工藝及嚴格的質(zhì)檢工作，充分保證了太極搪玻璃反應釜的100%合格率，不合格產(chǎn)品絕不出廠，讓用戶買著舒心用著放心。更多搪玻璃反應釜的知識請您關注我們的網(wǎng)站www.gsjhhq.com
|
